日本BIG液压刀柄BBT40-HDC19-75大昭和原装刀柄

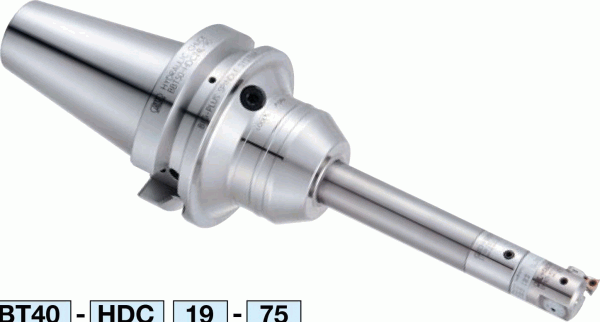

日本BIG大昭和（BIG KAISER）液压刀柄 BBT40-HDC19-75：刀柄体内有封闭油腔，拧紧加压螺栓时油压使内孔薄壁产生弹性变形、整周均匀收缩夹持刀具。因为是整周均匀受力，所以夹持刚性好、振动吸收效果高——这也是它常被用在精加工与铰孔工序上的原因。

一、规格

项目	数值
型号	BBT40-HDC19-75
适用接口	BIG-PLUS BBT40（双面接触）
夹持直径 φd	19 mm
φD	49.5 mm
全长 L	75 mm
L1	43 mm
最大刃具插入量 H	111 mm
最小刃具夹持长 E	43 mm
质量	1.4 kg
数据来源	BIG大昭和总样本 vol.14 中文版 P.127

二、主要特点

• 油压均匀夹持：内孔薄壁整周收缩，夹持力分布均匀，重复装夹后刀尖位置稳定；
• 减振（振动吸收）性能好：油腔本身起吸振作用，有利于改善加工面粗糙度，也适合悬伸较长的场合；
• 1 只扳手即可锁紧：装夹方便，不依赖操作者的手感；
• BIG-PLUS BBT40 接口：锥面与法兰端面双面接触，刚性与重复定位精度都优于普通 BT 刀柄（详见下方相关文章）。

三、适用场景

• 精铣、精加工：要求表面质量与尺寸一致性；
• 铰孔、镗孔类工序：对刀尖位置的重复性要求高；
• 悬伸较长的加工：靠油腔吸振抑制振颤；
• 刀具柄径固定的批量加工：φ19 对应固定柄径，不需要频繁换柄径。

四、使用注意（样本原页明确标注，务必遵守）

• 禁止空锁——不装刀具就加压会损坏内孔；
• 刃具插入长度不能小于最小刃具夹持长 E（本款 E = 43mm），插入不足会夹持不稳、影响精度与安全；
• 不能使用轴向调节螺丝；
• 请用握柄定期确认液压刀柄的夹持力（样本标注 G30）。液压刀柄属于"用久了要复查"的工具，定期确认夹持力是防止掉刀的关键；
• 建议搭配柄部公差 h7 以内的刀具使用。

五、同系列其他规格

HDC 液压刀柄同族还有 φd 19 / 22 / 24 / 28 / 31 等多档，以及 BBT50、BDV40、HSK-A63 等接口版本。请按你的机床主轴接口与刀具柄径选型——柄径必须与 φd 一致，接口必须与主轴一致，两者都不能"差不多就行"。选型或报价请直接联系我们。
